MT-40H

40P,7.0mm Pitch

产品说明

采用MIL连接器为进线口,配合IOLINK 电缆可与各种PLC、工控机等设备连接。
使用多芯电缆连接可大面积节省配线。
可选择导轨和螺丝两种固定方式使安装更简便。
外壳密封结构,可防止PCB因外露引起氧化及金属粉尘附着而造成短路、错
误动作等安全隐患。

一、详细规格


型号选定

型号 Pole 装置连接器 装置连接器型号 电缆侧连接器型号 产品尺寸 固定方法
MT-40H 40 MIL Standard HIF3BA-40PA-2.54DSA HIF3BA-40D-2.54R 149.0*40.0 螺丝固定
导轨固定
MT-40F 40 FCN 360 FCN-364PO40-AU FCN-367JO40-AU 149.0*40.0


一般规格

额定电压 125V AC/24V DC
额定电流 1A
绝缘阻抗 100MΩ(DC 50OV)
耐电压 AC500V 1min
适合电线 1.25mm2/MAX
端子螺丝 M3×8L
螺丝扭矩 1.2N·m(12kgf·cm)
温度范围 -10℃~+50℃


材质

保护外壳 Modified PPO
透明盖子 Polycarbonate
线路板 Epoxy 1.6t

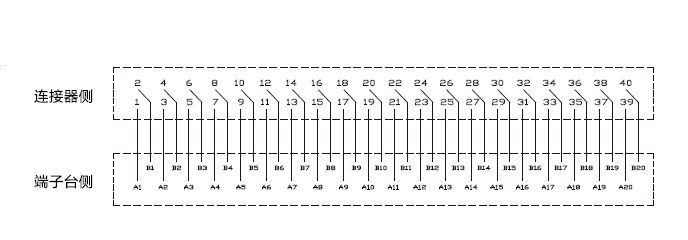

二、电路图


三、外观&平面图

四、产品应用
