M12C-4P-ZIKI-□□

产品说明

4针5针M12连接电缆采用注塑一体成型工艺可达到IP67防护等级。
常用于传感器、电磁阀等设备快速连接。
提供多种型号规格产品,可在各种环境下使用。

一、详细规格


型号构成

型号 型号定义 型号 型号定义 型号 型号定义
  M12 M12连接器   ZI 针式直头连接器   05长度0.5
        ZL 针式弯头连接器   10长度1
        KI 孔式直头连接器   15长度1.5
型号 型号定义   KL 孔式弯头连接器   30长度3
  C 带线连接器         50长度5
  T 不带线连接器         100长度10
      型号 型号定义
        ZI 针式直头连接器
型号 型号定义   ZL 针式弯头连接器 型号 型号定义
  4P19P连接器   KI 孔式直头连接器   L PVC电缆
  5P19P连接器只接15线   KL 孔式弯头连接器   U PUR电缆
  8P19P连接器只接11线   OOPEN 接线型   H 拖链电缆



型号选定

型号
M12C-4P-ZIKI-□□
M12C-4P-ZIKL-□□
M12C-4P-ZLKI-□□
M12C-4P-ZLKL-□□



规格

额定电压 30V
额定电流 2A
绝缘阻抗1000MΩ以上(DC500V)
耐电压 AC 1000V 1min
防护安全级别 IP67
拆装次数200
工作温度 -25~75



材质

Cover TPU
Contact Block PA66
Contact Brass/Gold-Plated
Coupling Brass/Nickel-Plated
O-ring橡胶(Female)

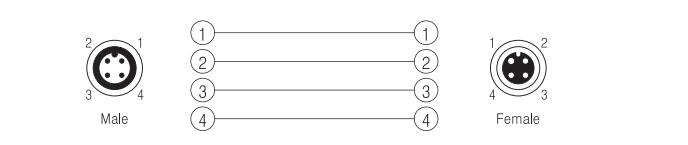

二、电路图





三、外观&平面图

四、产品应用


下一篇: M23C-19P-KIO-□□
