RT4-G2R-24V

产品说明

输入为端子型，方便现场接线的4点继电器模组。
触点额定电流10A,适用于中等负载的继电器模组。
控制电压DC24V、AC110V及AC220V，一组转换触点的产品。
采用LED Lamp动作指示，各输入输出端状态一目了然。
继电器线圈带浪涌抑制回路，延长了继电器模组寿命。

一、详细规格

型号选定

型号	内置继电器	I/O点数	线圈额定电压	公共端		连接方式		产品尺寸 (W×Dmm)	固定方式
				线圈侧	触点侧	线圈侧	触点侧
RT4-G2R-24V	G2R-1-S DC24V	4点 (1c×4)	24V DC	独立公共端内置短接片		M3 螺丝端子台 7.62mm 间距		90.0×108.2	导轨固定
RT4-G2R-110V	G2R-1-S AC110V		110V AC
RT4-G2R-220V	G2R-1-S AC220V		220V AC

一般规格

项目		G2R-1-S DC24V	G2R-1-S AC220V	G2R-1-S AC110V
触点 Contact	触点构成	1 From C(1c)
	触点负载	10A 250V AC/10A 30V DC
	最大通电电流	10A
	最大开闭电压	380V AC/125V DC
	最大开闭功率	2500VA,300W
线圈 Coil	额定电压	24V DC	200/220V AC	100/110V AC
	动作电压	70% max.	80% max.of rated voltage
	复位电压	15% min.	30% min.of rated voltage
	线圈电阻	1100Ω	20200Ω	4600Ω
	额定功率	Approx.530mW	Approx. 0.9VA/0.7VA/ 60Hz
	允许最大电压	170%	140% of rated voltage(at23℃)
耐电压		5.000V AC50/60Hz 1min
原产地		MALAYSIA

材质

保护外壳		Modified PPO
线路板		Epoxy 1.6t/2oz
最大适用线径		1.25mm²//MAX
端子螺丝		M3×8L
螺丝扭矩		1.2N·m(12Kgf·cm)
温度范围		-10℃~+50℃

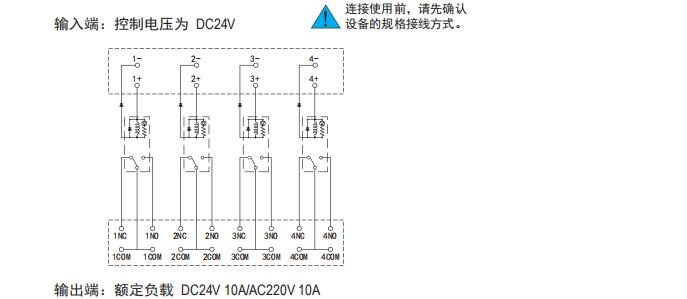

二、电路图

三、外观&平面图

四、产品应用
