ST4-202D

4点，继电器模组

产品说明

适用于60V以下，额定电流2.7A以下负载的控制系统。
DC4~30V输入的电压，在5V，12V，24V的系统里适用。
微型无触点继电器模组，适用于开闭频率高、要求响应速度快的系统。
采用LED Lamp动作指示，各输入输出端状态一目了然。
外壳密封结构，可防止PCB因外露引起氧化及金属粉尘附着而造成短路、错误动作等安全隐患。

一、详细规格

型号选定

型号	内置继电器	I/O点数	线圈额定电压	公共端		连接方式		产品尺寸	固定方式
				线圈侧	触点侧	线圈侧	触点侧
ST4-202D	AQZ202D	4Point (1a*4)	5~24V DC	独立公共端内置短接片	独立公共端内置短接片	M3 螺丝端子台 7.62mm 间距		32.3*89.0	螺丝固定导轨固定

一般规格

项目				AQZ202D
输入	输入电压			30V
	反向电压			5V
	功率			300mW
	动作		标准	1.4V
			最大	4V
	停止		最小	0.8V
			标准	1.3V
输出	负荷电压(峰值 AC)			60V
	负载电流(峰值 AC)			2.7A
	最大负载电流			9.0A
	功耗			1.6W
Transper 特点	开关速度	启动时间	标准	5.8ms
			最大	10.0ms
		关闭时间	最小	0.2ms
			标准	3.0ms
总功耗				1.6W
耐电压				2500V AC
产地				JAPAN

材质

保护外壳		Modified PPO
透明盖		Polycarbonate
线路板		Epoxy 1.6t/2oz
最大适用线径		1.25mm²/MAX
端子螺丝		M3×8L
螺丝扭矩		1.2N·m(12Kgf·cm)
温度范围		-10℃~+50℃

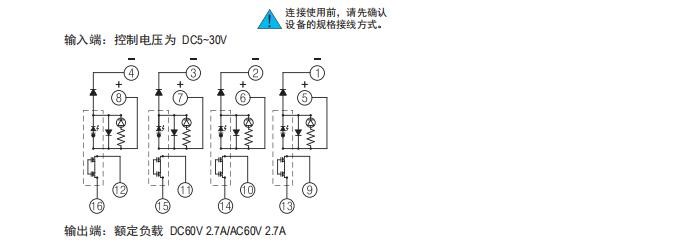

二、电路图

三、外观&平面图

四、产品应用
